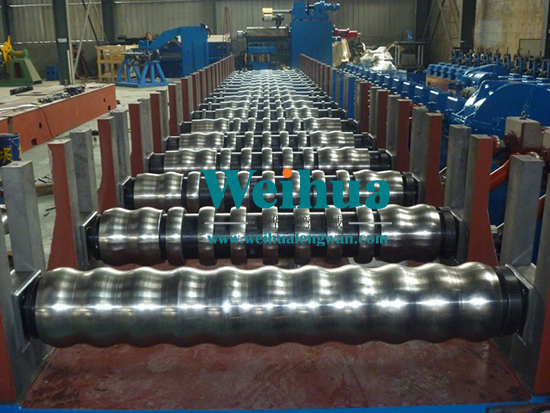

波纹板隧道是当下使用比力多的型材，，，施工方便，，，安全机能高。。。我公司专业出产波纹板隧道一次成型机，，，自动化出产，，，保障产品质量。。。

一
、、 工艺流程：

上料平台——导直机构——成型主机——接料平台——节制系统——成型模具

二
、、 机组重要参数：

1
、、原资料机械机能及规格：

材质：     Q235

钢带厚度： 2.5mm-6.5mm

钢带宽度： ≤1510mm

2
、、产品规格：

产品：     按产品图纸

产品宽度：  mm

产品高度：  50mm±3mm

产品长度：  用户自定

3
、、机组技术规格：

成型方式：  辊式冷弯成型

出产速度：  每分钟3-12m 可调

进料方向：  左进料

主电压：    380V，，，50Hz

机组总功率：162KW

三
、、设备概述：

1
、、上料平台：选取滚轮式上料台，，，料架用型钢焊接,有效载重2T，，，料台长度5米，，，宽1.8米，，，配有3组导直机构,导向材质Gcr15,左右配丝调节。。。

2
、、成型主机： 成型主机25架。。。龙门独立牌坊式结构，，，机械进料发展1510mm，，，牌坊道次中心距800mm.单片成型板长度不得小于2000mm。。。牌材质ZG35#，，，回火处置,轴径￠180mm,轴材质40Cr，，，调质处置。。。单 出轴下传动分配齿轮箱，，，齿轮箱型号GY280，，，螺旋伞齿模数M=14，，，分配齿轮 箱与辊轴之间用80mm×80mm方轴传动衔接。。。导向纠偏立辊架3 付。。。主传动选取直流电机调速，，，功率81KW2套，，， 配ZS825减速器，，，2台 速比112。。。设备最猛进料宽度1510mm，，，轧制厚度 围2.5-6.5mm,轧高度领域47-53mm,轧制速度1-12米每分钟,设备总长约30米。。。

Abpay冷弯一心专一设备制作，，，改进设备工艺，，，方便设备操作，，，削减人为使用，，，进一步援手客户创制利润。。。
