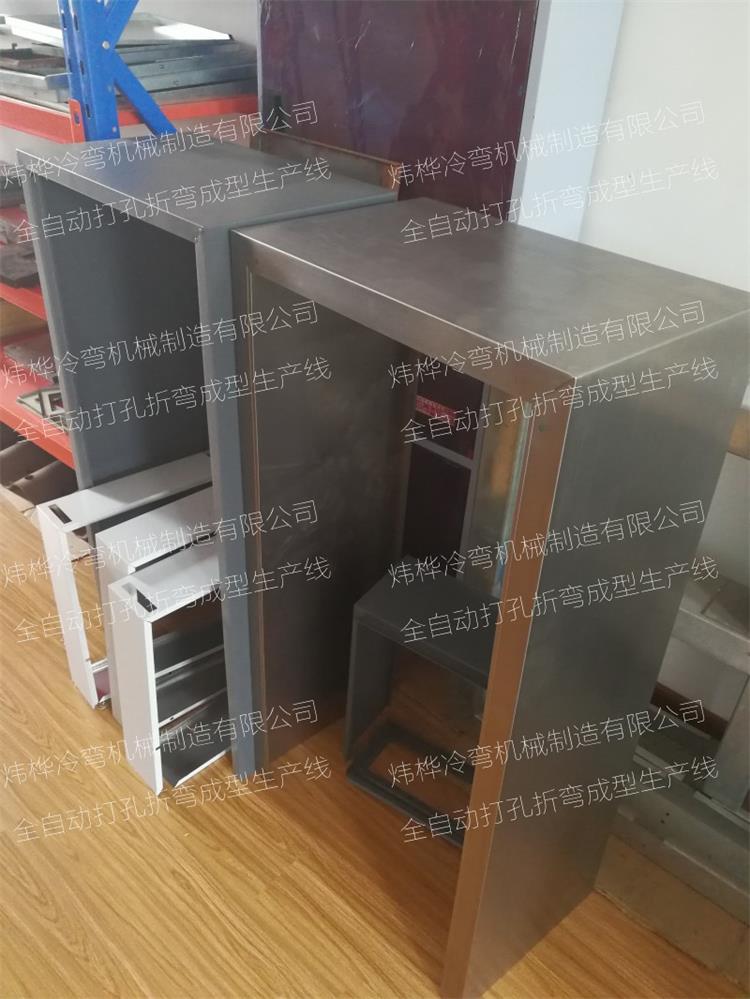

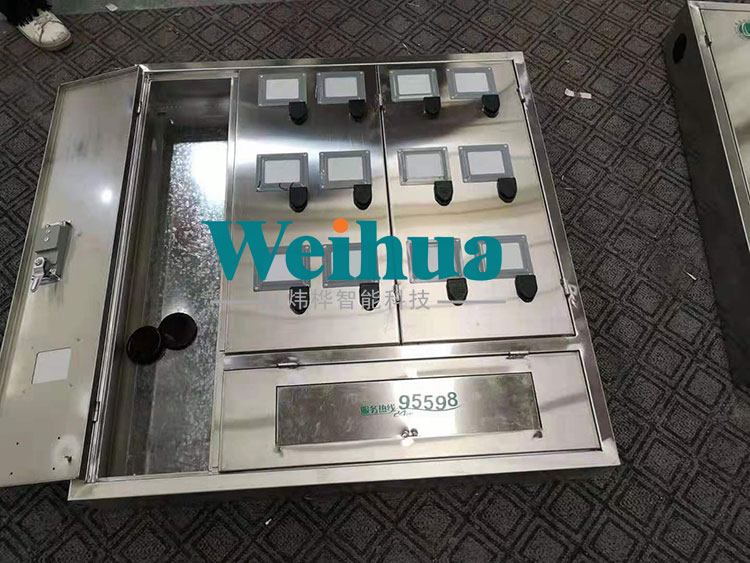

配电箱有关专业术语

1）各类符号标注

凭据图纸《配电箱系统图》中标注

NPX630/3P 400A中:NPX630是断电器的型号，3P是三极，400A指最大断路电流为400A。。

NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3配电箱：：

NPX160是断电器的型号

3P指三极，额定频率为50Hz,额定绝缘电压为690V，脱扣器电流40-160A。。

WL1：：指回路1。：：竺婊褂谢芈2等。。

YJV:铜芯交联聚乙烯电缆。。

NHYJV:耐火铜芯交联聚乙烯电缆

4*70+1*35：：指4根线芯截面70mm2加一根线芯截面35的中性线芯。。

SC80:指穿直径为80的焊接钢管（俗称黑铁管）。。

FC:指暗敷在地面内。。

2）定名规范

C65N-C10/1P WL1 BV-3*2.5-SC15 CC0.78KW 照明：：

C65N为断电器型号

C10/1P：：断电器最大断路电流为10A，极数为一极。。

BV:铜芯聚氯乙烯绝缘电缆

3*2.5：：3根线芯截面面积4mm2的

SC15:穿直径15mm的钢管

CC:暗敷设在屋面或顶板内。。

C65N-C16/3P WL5 BV-4*4-SC20 FC WC3.7KW 380V空调插座：：

回路5中，断电器型号为C65N，最大断路电流为16A，选取4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆，穿直接20mm的钢管，暗敷设在地面内、、、墙内。。

3）各类敷设方式：：

AB-沿或跨梁（屋架）敷设

BC-暗敷设在梁内

AC-沿或跨柱敷设

CLC-暗敷设在柱内

WS-沿墙面敷设

WC-暗敷设在墙内

CE-沿天棚或顶板面敷设

CC-暗敷设在屋面或顶板内

SCE-吊顶内敷设

FC-地板或地面下敷设

SC-穿焊接钢管敷设

MT-穿电线管敷设

PC-穿硬塑料管敷设

FPC-穿阻燃半硬聚氯乙烯管敷设

CT-电缆桥架敷设

MR-金属线槽敷设

M-用钢索敷设

KPC-穿聚氯乙烯塑料波纹电线管敷设

CP-穿金属软管敷设

DB-直接埋设

TC-电缆沟敷设

CE-混凝土排管敷设。。

4）脱扣方式：：

MA-磁脱扣

TM-热磁脱扣

MIC-电子脱扣

分断能力：：

分断能力分5个等级：：

F:36KA

N:50KA

H:70KA

S:100KA

L:150KA
