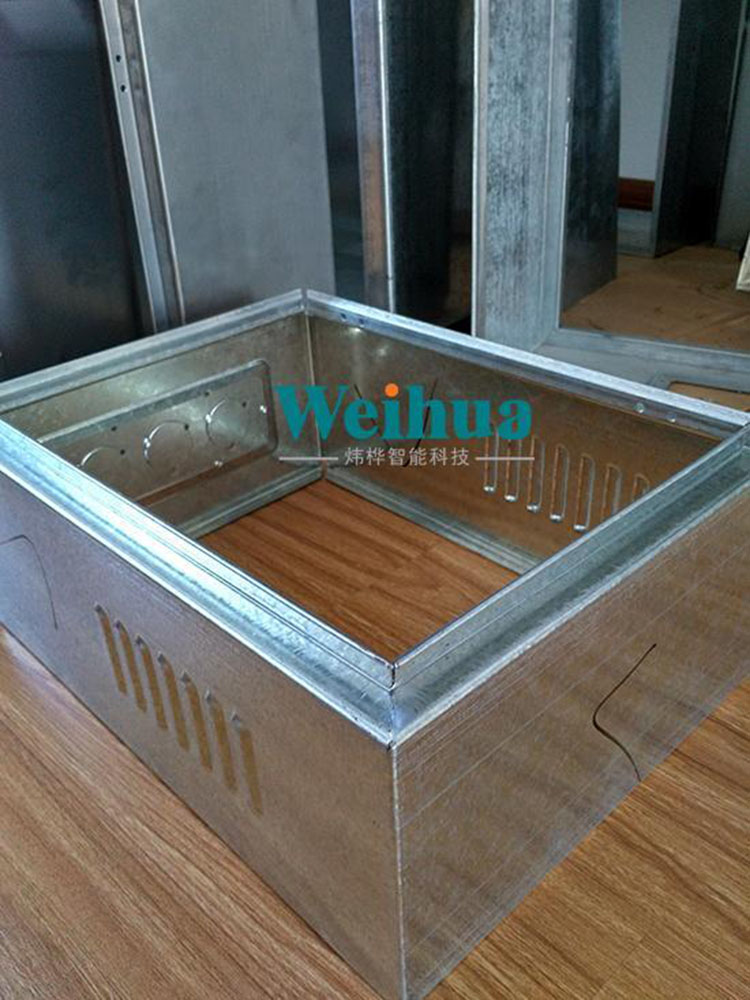

智能配电箱成型机/门板成型设备，出产线是出产配电箱外壳的专用成型设备。待加工的带卷用行车借助人为放入放料架上，而后改过、、张紧，经动力调平后，进入液压预冲孔并冲缺口，由导向装置送入成形机进行工件的成形，在经成形辊及压力辊作用下，以0-10m的线速度进入折弯部门后，产品按要求折四个边折成口字型并堵截，再由人为取料。

质量保障：：：供方保障所使用的资料、、元器件是用进口或国产名牌，并且电器元件是原装的、、并齐全切合本合同划定的数量、、规格、、机能和需方的使用要求，保障货物的质量切合合同划定和国度的有关尺度。

一．重要技术参数

拥有以下特点:
出产效能高，每小时能出产100-120个箱体，节俭人为，整条流水线一小我就能操作，安全靠得住，拥有
；；ぷ爸。
电气箱自动成型机重要组成
自动开卷机-校平-送料-陆续冲孔-成型-定尺堵截-电器节制柜等部件组成。

序 号 名 称 品牌

1 编码器 欧姆龙

2 人机界面 7吋

3 可编程节制器（ PLC ） 三菱

4 低压断路器 正泰

5 互换接触器 正泰

6 变频器 易能

7 液压电磁换向阀 台湾

8 导轨 台湾

9 伺服系统 三菱

2、、成型参数

a、、 成型组数：：：14组辊轮成型

b、、 主轴规格：：：?48mm 45#钢资料调质处置

c、、 辊轮材质：：：Gr12模具钢热处置

d、、 整体式牌坊：：：由25mm钢板精加工而成，孔距误差小于0.1mm

e、、 底板厚度：：：20mm

3、、成型能力

a. 带卷外径：：：　Φ1250mm（Max.）

b. 资料成型厚度：：：0.8-1.2mm

c. 产品深度140mm-250mm可调

4、、成型机组速度参数

a. 线速度 0－10m/min

b. 加快功夫 ＜30秒

5、、成型精度

a. 剪切长度公差：：：≤±0.3mm/m

b. 宽度公差：：： ≤±1mm

c. 镰 刀 弯：：： ≤2mm/m

d. 毛刺：：： ≤0.1mm（新刀刃在合理间隙剪切普碳钢板）

e. 高度公差：：：≤±1mm 设备结构及系统配置：：：
