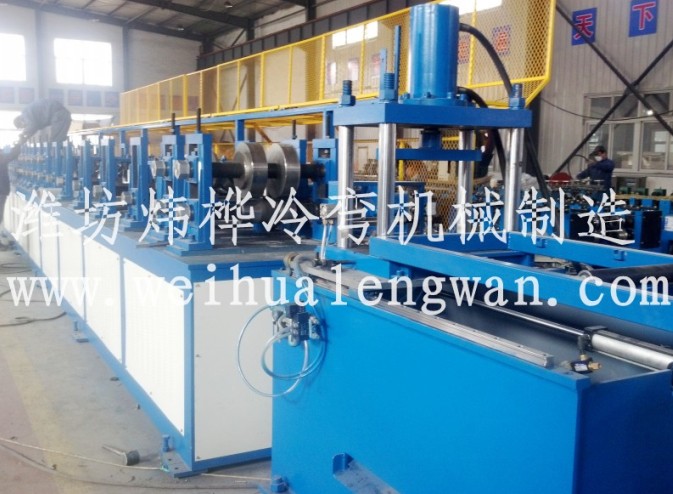

防风阀自动冷弯设备

防风阀框体成型出产线工艺(凭据客户要求选取多种方式一次性实现整体防风阀框体的成型工艺)  放料——整平送料——冲孔——成型-----堵截——收料台

防风阀自动冷弯设备组成部件

设备重要由放料机、、整平送料系统、、冲孔、、送料、、成型主机、、堵截机、、收料台、、电器节制柜等部件组成。

防风阀自动冷弯设备简要参数

用   途：透风系列

原 产 地：中国山东郑州

商标名称：山东Abpay冷弯

证   书：CE

质 保 期：1年

售后服务：技术人员

包装运输：木箱加薄膜

操作系统：触摸屏

重   量：30吨

占地空间： 18×3×2（长×宽×高）米

设备重要参数

传动模式：齿轮箱

资料规格：Q235

出产速度：0--8m/min

堵截方式：液压定尺堵截

电压参数：380V/415V，50Hz, 3相

电气节制：PLC

驱动电机：变频电机驱动

钢带厚度：1.0--2.0mm

钢带宽度：,100--400mm

液压油型号：46#液压油

齿轮油型号：18#齿轮油

总电机功率：22 kw

冲孔装置：冲缺模架为四导柱式

堵截尺寸公差：≤ ±0.5mm（长≤3000mm）

气源：0.5m3/Min；
；；压力为0.7MPa

放料机负载能力：3 吨

成型机架：9-18道次 （凭据分歧状态而定）

整平送料：九辊整平

冲模缺角模具材质：Cr12，淬火处置

处置卷料的内孔直径：490--510mm

外径：≤1200mm

成型模具材质：GCr15，淬火，硬度为HRC56-62o

我公司设计制作的防风阀自动冷弯设备有以下几个利益：

1.防风阀自动冷弯设备能够直接成型成传统防风阀的框体，不在必要人为焊接四个边的大局，防风阀设备成型出来的产品只必要通过铆接或螺丝镶嵌的大局。直接合成框体。

2.床身为钢板焊接件，并作回火处置，解除内应力、、预防机身的变形。

3.成型机架为铸铁结构，并经回火处置。强性高，使用寿命长。

4.轧辊轴的资料为40Cr，并经调质处置，硬度为HB280。

5.成型模具的资料为GCr15, 淬火处置，硬度：HRC56-62℃。

6.传动结构为齿轮箱传动？？杀Ｕ仙璞赋Ψ，高强度运行，并且使用寿命长。

作者：admin 颁布功夫：2019-04-27 09:55:08
