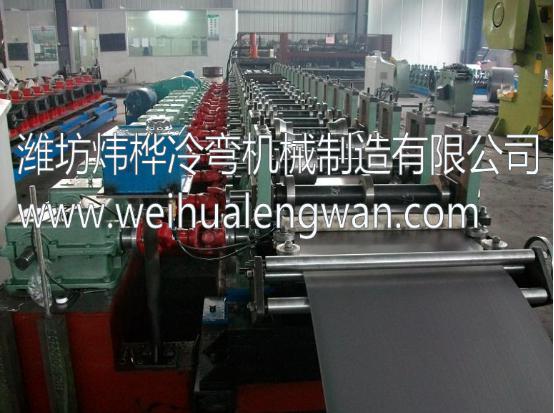

负压风机叶片自动出产线成型工艺

      放料——导向——成型-----冲孔-----堵截——收料

负压风机叶片自动出产线组成部件

      设备重要由放料机
、、、成型主机
、、、冲孔堵截机
、、、收料台
、、、电器节制柜等部件组成。。

 设备简要参数

用   途：：：构筑

原 产 地：：：中国山东郑州

商标名称：：：山东Abpay冷弯

证   书：：：CE

质 保 期：：：1年

售后服务：：：技术人员

包装运输：：：木箱加薄膜

操作系统：：：触摸屏

 重   量：：：20吨

占地空间：：： 12×3×2（长×宽×高）米

设备重要参数

传动模式：：：

资料规格：：：Q235

出产速度：：：0--12m/min

堵截方式：：：液压堵截或飞锯堵截

电压参数：：：380V/415V，50Hz, 3相

电气节制：：：PLC

驱动电机：：：变频电机驱动

钢带厚度：：：1.0--2.0mm

钢带宽度：：：400--800mm

成型机架：：：约10道次（凭据分歧状态而定）

焊接部门：：：自动点焊

液压油型号：：：46#液压油

齿轮油型号：：：18#齿轮油

装机总容量：：：约莫7kw

堵截尺寸公差：：：≤ ±0.5mm（长≤3000mm）

堵截模具材质：：： Cr12MoV

成型模具材质：：：Cr15，淬火，硬度为HRC56-62o

放料机负载能力：：：2吨

机组轧制叶片规格：：：,125,150,175,200

气源：：：0.5m3/Min；压力为0.7MPa

我公司设计制作的设备有以下几个利益：：：

1.电气设备节制为PLC节制，在正常出产时设制多重安全；。。

2.床身为钢板焊接件。。并作回火处置，解除内应力
、、、预防机身的变形。。

3.成型机架为铸铁结构，并经回火处置。。强性高，使用寿命长。。

4.轧辊轴的资料为40Cr，并经调质处置，硬度为HB280。。

6.传动结构为齿轮箱传动。？？？杀Ｕ仙璞赋Ψ颍咔慷仍诵校⑶沂褂檬倜。。
